A chave seccionadora tripolar é um dos equipamentos mais importantes para garantir segurança, confiabilidade e controle em sistemas elétricos trifásicos, principalmente em redes de média tensão.
Esse dispositivo permite isolar completamente um circuito elétrico, criando uma separação visível da rede e garantindo condições seguras para manutenção, inspeção e operação de sistemas elétricos.
Em aplicações industriais e em sistemas de distribuição de energia, a confiabilidade da chave seccionadora é essencial. Componentes como contatos elétricos de alta qualidade e isoladores robustos são fundamentais para evitar falhas operacionais e garantir a segurança do sistema.
Com mais de 18 anos de experiência no desenvolvimento de equipamentos elétricos, a I-Tensão fabrica chaves seccionadoras tripolares de média tensão (15kV, 25kV e 36kV) projetadas para oferecer alto desempenho elétrico, robustez mecânica e máxima segurança operacional.
O que é uma chave seccionadora tripolar?
A chave seccionadora tripolar é um dispositivo de manobra utilizado para abrir ou fechar circuitos elétricos trifásicos, permitindo o seccionamento simultâneo das três fases do sistema.
Sua função principal é criar um ponto de isolamento elétrico seguro, permitindo que partes da rede elétrica sejam desenergizadas para manutenção ou inspeção.
Esse tipo de chave é amplamente utilizado em sistemas de média tensão, normalmente nas classes:
Diferente de disjuntores, a chave seccionadora não atua automaticamente para proteção contra curto-circuito, mas sim como um equipamento de isolamento elétrico e manobra segura do circuito.
Componentes principais de uma chave seccionadora tripolar
Uma chave seccionadora tripolar de média tensão é composta por diversos elementos fundamentais para garantir seu funcionamento seguro.

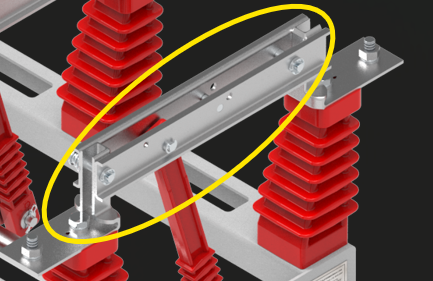

Contatos elétricos
Os contatos elétricos são responsáveis por conduzir a corrente elétrica entre os terminais do equipamento.
A qualidade desses contatos é crucial para evitar:
- aquecimento excessivo
- desgaste prematuro
- perda de contato elétrico
- formação de arco elétrico
Nas chaves seccionadoras fabricadas pela I-Tensão, os contatos são projetados para garantir alta condutividade elétrica, resistência mecânica e longa vida útil, fatores essenciais para aplicações industriais.

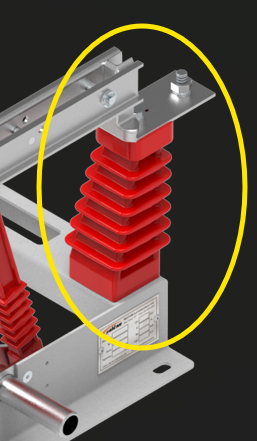

Isoladores
Os isoladores elétricos sustentam mecanicamente o sistema e garantem a separação segura entre partes energizadas.
Isoladores de alta qualidade oferecem:
- alta rigidez dielétrica
- resistência a intempéries
- durabilidade em ambientes industriais
Por isso, as chaves seccionadoras da I-Tensão utilizam isoladores selecionados para aplicações de média tensão, garantindo maior confiabilidade operacional.

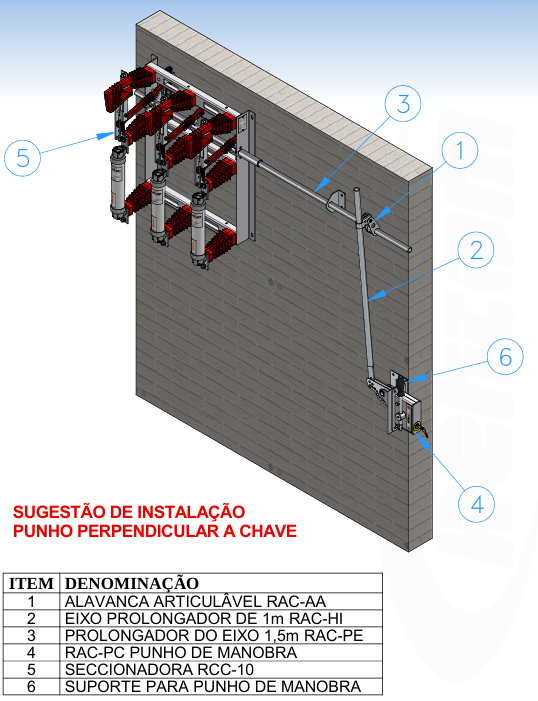

Mecanismo de manobra
O mecanismo de manobra permite a abertura e o fechamento da chave.
Ele pode ser operado por meio de punho de manobra, podendo incluir dispositivos de segurança como:
- bloqueio por cadeado
- bloqueio tipo Kirk
- sistemas que evitam manobras involuntárias
A I-Tensão também fabrica e fornece todos os acessórios necessários para instalação e operação segura das chaves seccionadoras.
Para que serve uma chave seccionadora tripolar?
A chave seccionadora tripolar é utilizada para garantir o isolamento seguro de circuitos elétricos trifásicos.
Entre suas principais funções estão:
- isolamento de circuitos durante manutenção
- seccionamento de trechos da rede elétrica
- aumento da segurança operacional
- controle do fluxo de energia em sistemas industriais
Esse equipamento é essencial para garantir que técnicos possam trabalhar em um circuito sem risco de energização acidental.
Qual a diferença entre chave seccionadora e disjuntor?
O disjuntor é um dispositivo de proteção que interrompe automaticamente a corrente elétrica em caso de sobrecarga ou curto-circuito.
Já a chave seccionadora tripolar é utilizada para isolar manualmente um circuito, permitindo manutenção segura do sistema.
Os dois equipamentos possuem funções complementares em uma instalação elétrica.
Onde são utilizadas chaves seccionadoras tripolares?
As chaves seccionadoras tripolares são utilizadas em:
- subestações elétricas
- redes de distribuição de energia
- sistemas industriais
- instalações comerciais de grande porte
Elas são essenciais em qualquer sistema que utilize energia trifásica em média tensão.
Como escolher uma chave seccionadora tripolar?
Para escolher a chave seccionadora tripolar ideal, é necessário considerar:
- tensão nominal (15kV, 25kV ou 36kV)
- corrente nominal
- qualidade dos contatos elétricos
- desempenho dos isoladores
- presença de acessórios de segurança
Fabricantes especializados, como a I-Tensão, desenvolvem seus equipamentos considerando todos esses fatores para garantir máxima confiabilidade e segurança operacional.
Conclusão
A chave seccionadora tripolar é um componente fundamental para garantir segurança, controle e confiabilidade em sistemas elétricos de média tensão.
A qualidade de componentes como contatos elétricos, isoladores e mecanismos de manobra é essencial para evitar falhas operacionais e garantir a durabilidade do equipamento.
Com mais de 18 anos de experiência, o grupo Rehtom, time do qual a I-Tensão faz parte, fabrica chaves seccionadoras tripolares de média tensão (15kV, 25kV e 36kV) com alto padrão de qualidade, além de fornecer toda a linha de acessórios de instalação e operação, incluindo punhos de manobra, bloqueios por cadeado e sistemas Kirk.
Escolher equipamentos confiáveis é essencial para garantir segurança, eficiência e continuidade na operação de sistemas elétricos.
