Fusível HH - Guia Completo e Todos os Modelos de Média Tensão - 15kV, 24kV e 36kV
O que é Fusível HH?
Os fusíveis HH são utilizados como dispositivos de proteção em cubículos de média tensão. A grande vantagem é a operação de limitação de corrente em caso de faltas de curto-circuito. Consequentemente, eles protegem cubículos e equipamentos contra os efeitos de curto circuitos térmicos e dinâmicos de uma maneira muito eficaz.
Características dos nossos Fusíveis
Tensão Nominal de 15/17,kv, 24kV e 36 kV, atendendo a correntes de 0,5A até Correntes de 315A, força máxima de disparo disponível de 12Kg, suficiente para acionamento da maioria dos dispositivos do Mercado.
Material que é feito nossos Fusíveis

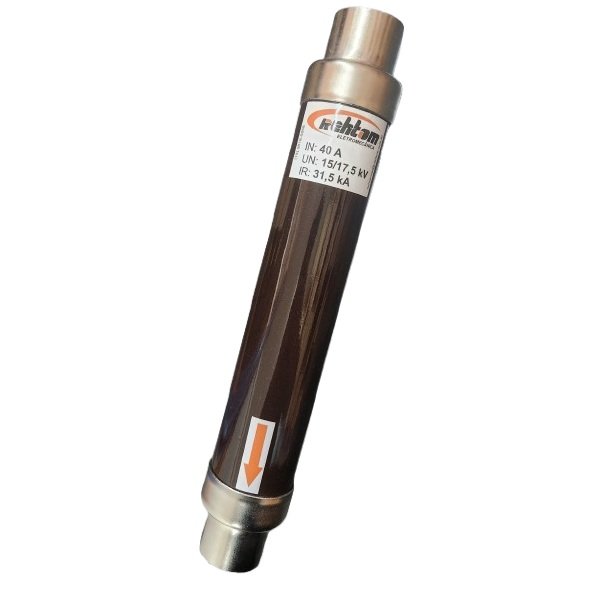

Invólucro de porcelana, com dois contatos para fixação e conexão, além de um pino precursor.
Fusíveis podem proteger:
- Transformadores de distribuição;
- Circuitos com Motores;
- Banco de Capacitores;
- Transformadores de Potencial;
- Cabos Alimentados;
São apropriados para utilização em:
- Subestações;
- Redes de Distribuição de Energia;
- Cabines Primárias;
- Painéis de Controle.
Fabricamos conforme Norma IEC 60282-1
- Nossos fusíveis HH são capazes de conduzir continuamente sua corrente nominal, sem que a elevação de temperatura de suas partes exceda os valores especificados na IEC 60282-1.
- Nossos fusíveis atendem aos Requisitos da IEC 60282-1 quanto a capacidade de interrupção.
- O pino precursor dos nossos fusíveis atendem ao especificado na IEC 60282-1, com força de disparo de 12 kgf para acionamento da abertura em caso de queima do fusível.
- Os Ensaios dos nossos Fusíveis são realizados conforme orientações da IEC 60282-1.
Especificações Técnicas
Modelos de Fusível HH Disponíveis
Fusível HH 15kV
Fusível HH na Classe de 15kV;
Com correntes de 0,5A a 315A;
Pino percursor de 5kgF a 12kgF – (Norma ABNT – 60282-1)
Fusível HH 24kV
Fusível HH na Classe de 24kV;
Com correntes de 0,5A a 315A;
Pino percursor de 5kgF a 12kgF – (Norma ABNT – 60282-1)
Fusível HH 36kV
Fusível HH na Classe de 36kV;
Com correntes de 0,5A a 315A;
Pino percursor de 5kgF a 12kgF – (Norma ABNT – 60282-1)
Como escolher o Fusível HH Correto?
- Para Escolher o Fusível HH Correto é importante que saibamos calcular seu Dimensionamento:
Temos que a Equação de Dimensionamento frequentemente Usado na maioria das aplicações é:
In é a Corrente Nominal do Circuito, que pode ser dada pela Equação básica para Calcular Corrente Nominal em um Sistema Trifásico:
P é a Potência (dada em VA) e V é a Tensão Elétrica (fase-fase);
Supondo um Transformador de 500kVA ligado em 13,8kV, a Corrente Nominal será:
In Portanto é 20,92 então o Fusível HH ideal para a proteção do Transformador é:
41,82A é um valor que não existe comercialmente, então por aproximação será uma corrente de 40A.
*Cálculos e demonstrações baseados no Blog da Mesh Engenharia
- Importante Ressaltar que não são cálculos e valores exatos, e que o valor é baseado no que é mais comum no mercado, podendovariar de Projeto para Projeto.
- Além do Dimensionamento, podemos observar que para escolher o Fusível Correto é preciso saber mais informações sobre o Sistema em que ele será instalado, como Potência, Corrente Nominal e Tensão;
- Além disso é importante se atentar a Força do Pino Percursor: na I-Tensão temos de 5kgF a 12kgF, a depender da especificidade do Cliente, e também ao kA, podendo variar de 20kA a 80KA;
- É crucial o desenvolvimento de um Projeto Bem estruturado para poder se basear e fazer a escolha certa;
